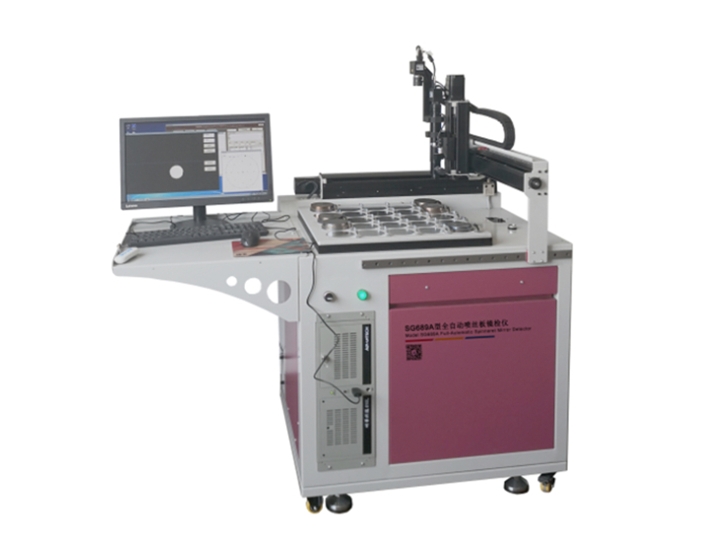

常州市雙固頓達機電科技有限公司自主研發生產的SG689A型全自動噴絲板鏡檢儀（化纖行業用）一經上市便受到了很多客戶的青睞，目前上市已有很多年，而本設備的硬件和軟件也在一直更新，同時也服務了很多客戶，另外本設備還出口到其它國家，有多個軟件語言版本，2020年中國國際紡織機械展覽會暨ITMA亞洲展覽會即將于2021年6月12日-16日在上海召開，常州市雙固頓達機電科技有限公司將攜新款SG689A-III型全自動噴絲板鏡檢儀亮相上海紡機展，請各位新老客戶拭目以待。

【儀器用途】

SG689A-III型全自動噴絲板鏡檢儀（檢測儀）用于全自動檢測圓形、方形、長方形等多種形狀和規格的噴絲板，紡絲板，紡口板等模具孔形狀、尺寸大小以及是否阻塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可在縱、橫向有效范圍內檢查任意一孔的檢測要素。

【主要特點】

1、本機采用X-Y-Z三軸運動控制平臺（也就是三軸直交機器人），每軸采用一根ABB滾珠絲桿傳送，精度高，采用伺服馬達進行定位，重復定位精度可達±0.01mm。

2、本機采用兩個鏡頭，具有畸變小，分辨率高的特點，其中一個為連續變倍，結合軟件可以自動快速切換不同倍率，高效快捷，標定噴絲板模型更加方便。

3、本機采用2個高幀率和高分辨率黑白工業相機，保證采集的圖像不失真，從而保證測量精度。

4、本機采用一體機設計，外形更美觀，采用高強度金屬裝載夾具和臺面，承重性能好，更換噴絲板夾具也方便。

5、本機采用高壽命LED下光源，全覆蓋噴絲板裝載夾具，光源可以全方位透過噴絲板微孔從而被鏡頭捕捉從而顯示優質的畫面。

6、本機采用研華原裝工業控制計算機，計算機配置X,Y,Z三軸控制及輸入輸出卡以及可調式光源控制器，配置工業控制計算機鍵盤和鼠標，傳輸數據快。

7、整個檢測軟件操作簡單，按鈕及提示全部為中文（可以設計其它語言）

【使用本檢測系統優勢】

1、增加產品質量，避免次級品產生：由于系統是將每一紡孔，逐孔檢測，逐孔記錄，不會有遺漏，所檢測的紡孔都是最正確的結果，進而達到最優良的抽絲品質，避免次級品產生，造成無謂損失。

2、節省人力支出：根據噴絲孔的大小，儀器底座可一次擺放一個或數個噴絲板，完成自動檢測；對于不合格孔可由高壓氣體自動清潔異物。若高壓氣體無法清潔紡孔，本系統可由亮光指引至該孔，由人工來進行清潔，亦或在噴絲板上自動注記該孔做后續處理，具備時效性及有效的管控與處置。

3、作為新噴絲板入廠品質檢測：由于此套系統是實際量測紡孔尺寸，所以經由此系統，可以對于新噴絲板作為入廠檢測，預先知道噴絲板的紡孔尺寸正確情況，避免在未知情況下安裝上線，產生次級品，造成無謂損失。

4、掌握舊噴絲板上機年限與品質：由于每塊噴絲板皆由檢測歷史記錄，易于了解噴絲板的上線時數，進而評估噴絲板的壽命。

5、評估清洗設備良率：經由此系統，可了解噴絲板清潔情況，進而改善前段清洗設備排程，增加噴絲板清潔度。

6、即時評估及改善抽絲制程的異常：經由此系統，如發現噴絲板的不清潔孔，集中于某區域，則可能是抽絲過程中某制程溫度問題或其他問題，進而改善制程。

7、可于短時間內回收設備成本：本檢測系統為全自動作業，真真實實檢測每一紡孔，無人為干擾，一天24小時工作，一年工作365天，可以減少人力成本上漲的壓力。

【檢測方式】

1 利用計算機控制和圖像處理技術，自動逐孔掃描檢測，并對測試結果進行記錄。

2 對于不合格的噴絲板，儀器自動記錄并自動吹氣清潔，采用同軸光源指示出自動清潔后任然不合格孔的位置。

【鏡檢儀“全自動化”定義】  

對所有噴絲孔的“全面體檢”是鏡檢儀自動完成的，即每個孔位置坐標的“自動”記錄、檢查、異常孔的位置坐標記錄、清理異常孔時先自動吹1次，仍不合格的孔，可以通過同軸光源光束照在噴絲板微孔上進行定位。  

【檢測項目】  

1.孔污垢率、孔失圓率、孔最大最小直徑、孔面積、微孔合格情況，測試數據在合格范圍的噴絲孔顯示“綠色”，不合格的顯示“紅色”。對微孔的合格品質進行判斷，判斷微孔是否合格，微孔面積是否過大或過小，所檢測的微孔狀態是否符合設定的范圍，并有紅色或綠色標注。  

2.儀器程序具有雙界面暨數據界面和圖形界面，數據界面能完整顯示微孔的檢測數據，圖形界面中能直觀看到實時檢查的孔的真實情況。  

3.具有孔徑測量功能，可作噴絲板出絲檢驗依據，并且能夠?qū)γ恳粔K噴絲板的歷史數據進行追述，控制噴絲板/紡絲板的品質。

【儀器主要技術參數】：

1.檢測系統

檢測區域：475mm(長）×475mm(寬），可以根據用戶要求定制

檢測臺尺寸：850mm(長）×700mm(寬）×1390mm(高)，可以根據用戶要求定制

2.電器柜和主機為一體式設計

3.檢測項目：微孔面積，失圓率，污垢率，特殊異型孔尺寸等

4.檢測速度：0.2-0.8秒/孔（速度根據孔距而定）

5.檢測精度：±0.01mm

6.可檢測微孔的范圍：0.1mm-5mm

7.噴絲板一次最多檢測個數：視噴絲板具體尺寸而定

8.運動控制單元：三軸機器人，采用三套伺服電機和三根ABB滾珠絲桿

9.相機：采用2個高速黑白工業相機，噪聲小無拖影

10.光源：采用上下兩個光源，通過控制光源實現不同檢測功能

11.鏡頭：采用兩個連續變倍鏡頭，另外一個是高精度工業鏡頭，檢測精度高。

12.中文簡體檢測軟件，支持定制其它語言（如英文，中文繁體等）
