簡述GB/T 19390-2014 輪胎用聚酯浸膠簾子布

信息來源：常州市雙固頓達機電科技有限公司 | 發(fā)布日期： 2021-02-02 14:05:02 | 瀏覽量：1977380

關(guān)鍵詞：簡述GB/T 19390-2014 輪胎用聚酯浸膠簾子布

標準名稱	GB/T 19390-2014 輪胎用聚酯浸膠簾子布
標準號	GB/T 19390-2014
中文標準名稱	輪胎用聚酯浸膠簾子布
發(fā)布日期		實施日期	2015年10月01日
更新日期		批準日期
標準狀態(tài)	現(xiàn)行有效	標準類型	國家標準
國際標準分類號		中國標準分類號
代替國標號	中國石油和化學工業(yè)聯(lián)合會
提出單位	中國紡織工業(yè)聯(lián)合會
歸口單位	全國輪胎輪輞標準化技術(shù)委員會(SAC/TC 19)
主管部門：	全國輪胎輪輞標準化技術(shù)委員會(SAC/TC 19)
起草單位	江蘇太極實業(yè)新材料有限公司、山東玲瓏輪胎股份有限公司、賽輪集團股份有限公司、三角輪胎股份有限公司、風神輪胎股份有限公司、徐州徐輪橡膠有限公司、廣州市華南橡膠輪胎有限公司、雙星集團有限責任公司、北京橡膠工業(yè)研究設(shè)計院、聯(lián)新(開平)高性能纖維有限公司
起草人	許其軍、陳少梅、王玉艷、王培濱、閆衛(wèi)國、裴曉輝、駱妙卿、張寶亮、徐麗紅、曹清平、劉希華、曹永怡、牟守勇。

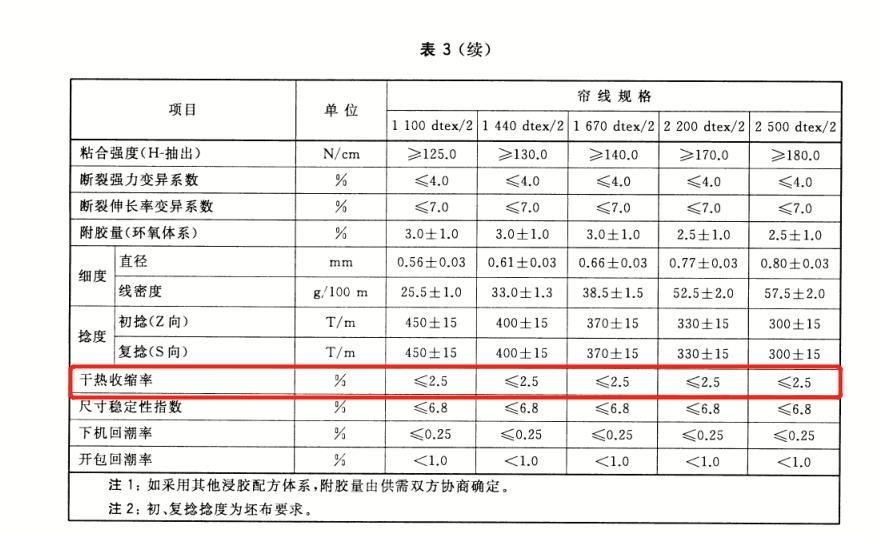

干熱收縮儀試驗方法：

將經(jīng)過調(diào)濕平衡的簾線試樣在規(guī)定的張力下，放置于規(guī)定溫度的干熱空氣中一定的時間，在試樣仍處于干熱和張力作用的狀態(tài)下，可直接從儀器的標尺或顯示器上讀出試樣的干熱收縮率，對于配備了數(shù)據(jù)收集，處理以及打印裝置的熱收縮儀，可在試驗開始時設(shè)定好試驗條件，至試驗結(jié)束儀器可以自動打印出試樣的熱收縮率，試驗溫度177度，熱處理時間2分鐘，GB/T 19390-2014 輪胎用聚酯浸膠簾子布干熱收縮率檢測儀器推薦常州市雙固頓達機電科技有限公司自主生產(chǎn)SG625型干熱收縮儀。

【設(shè)備用途】

SG625型干熱收縮測試儀（干熱收縮率測試儀）用于測試浸膠聚酯軟線繩，錦綸、滌綸纖維制成的浸膠聚酯紗線、線繩和簾線，浸膠錦綸66簾線，浸膠錦綸6簾線，浸膠滌綸簾線，浸膠對位芳綸簾線，浸膠聚酯簾線，輪胎簾子線，滌綸工業(yè)長絲的干熱收縮率（%）和干熱收縮力（N）。

【適用標準】

HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線繩第2部分:軟線繩

GB16604-2017滌綸工業(yè)長絲

GB/T 30312-2013 浸膠紗線、線繩和簾線熱收縮試驗方法

GB T 9101-2017 錦綸66浸膠簾子布

GB∕T 36020-2018 化學纖維浸膠簾子線試驗方法

FZ/T 54013 錦綸66工業(yè)用長絲

FZ/T 54022 有色滌綸工業(yè)長絲

【技術(shù)參數(shù)】

1、使用條件：環(huán)境溫度:-10～+40℃，相對濕度：45%～85%，無振動；
2、控溫范圍：室溫～250℃；
3、控溫精度：±0.1℃；
4、收縮率測量精度(分辨率)：0.01%（100％為250mm）；
5、收縮力測量精度(分辨率)：0.01N
6、收縮力測量范圍：0～50N（范圍可根據(jù)用戶需要改變）
7、測試時間：0.1～60min；
8、使用電壓：AC220V，50Hz；
9、最大加熱功率：1000W

10、配置大屏幕觸摸屏，26鍵中英文輸入法操作，可以自定義輸入操作員、批號、日期、溫度、次數(shù)、時間等參數(shù)，自帶微型打印機，熱敏打印紙打印，方便打印測試報告，可以設(shè)置測試完成自動打印。

11、預(yù)加張力砝碼：200克的一個組合體，150克一個組合體，100克一個組合體，50克一個組合體，20克一個組合體，50克砝碼1個，20克砝碼2個，10克砝碼1個，5克砝碼1個，2克砝碼2個，1克砝碼1個（砝碼可以根據(jù)試樣纖度和施加張力范圍組合施加）

12、設(shè)備外形尺寸（長×寬×高）：490mm×350mm×310mm

13、設(shè)備重量：約21kg

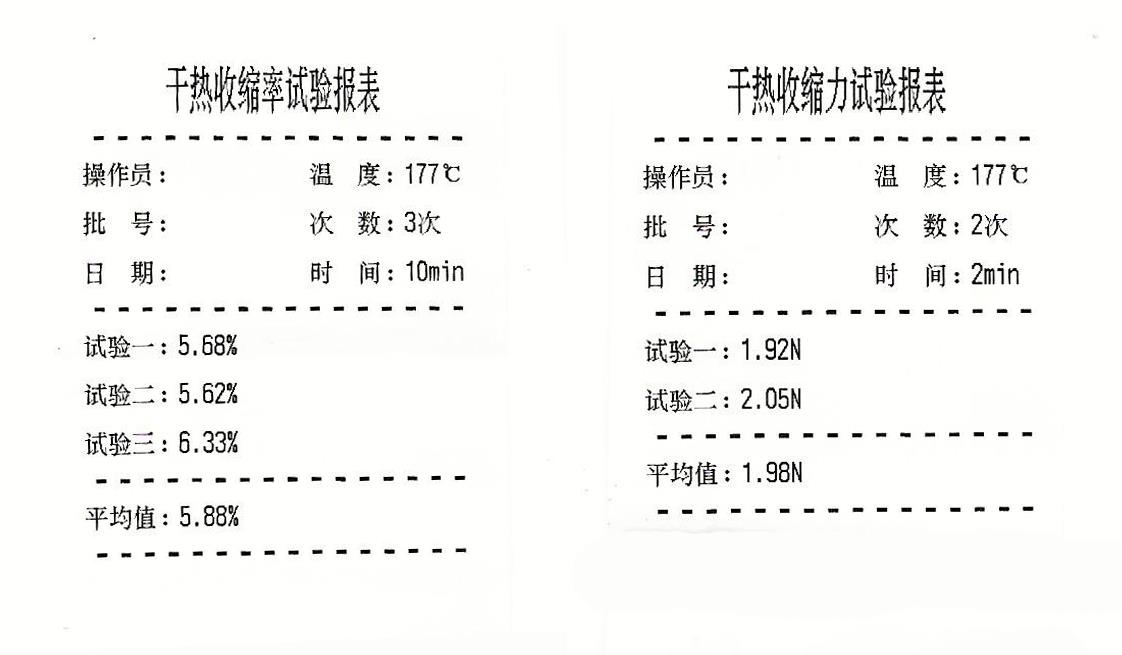

【干熱收縮率測試報告和干熱收縮力測試報告】
