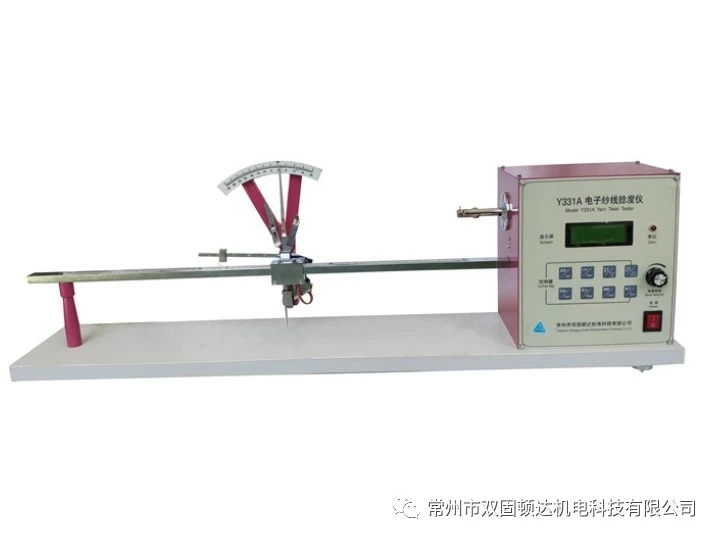

Y331A型電子紗線捻度儀使用說明書
信息來源：常州市雙固頓達機電科技有限公司 | 發布日期：
2018-09-19 22:02:09
| 瀏覽量：1994620
關鍵詞：Y331A型電子紗線捻度儀使用說明書,Y331A型電子紗線捻度儀操作步驟
一．產品用途（Y331A型電子紗線捻度儀使用說明書下載鏈接：Y331A型電子紗線捻度儀使用說明書）
Y331A型電子式紗線捻度儀用于各種棉、毛、絲、化纖等紗線及粗紗及股線的捻度的測定，該機的特點是：性能穩定、操作方便，是棉紡、毛紡、針織、絲綢等行業及科技領域主要的常規檢測儀器之一。
儀器性能符合新國家標準GB2543.1～GB2543.2《紡織品 紗線捻度的測定》，國際標準ISO/DIS17202《紡織品 紗線捻度的測定 退捻加捻法》和國際標準ISO2061《紡織品 紗線捻度的測定 直接計數法》和原紡工部標準FJ547〈〈本色氣流紡棉紗實驗方法〉〉及國家行業標準FZ/T10001《氣流紗捻度的測定 退捻加捻法》。
二.主要技術指標
1．測試范圍：各種紗線。
2．紗線張力：有一組稱碼可根據紗線的類別進行調整。
3．夾頭轉速：1500r/min,750r/min,點動慢速。
4．測試數量：小于99次。
5．測試長度：25，50，100，200，250，500 mm.
6． 測試方式：
a.直接計數法：（用于股線測試）
b. 一次退捻加捻法：
c.二次退捻加捻法（試驗長度只能為250mm）
d.三次退捻加捻法（試驗長度只能為250mm或500mm）
7．測試數據輸出方式為顯示輸出：每次捻度值Xi；每批平均捻度值Xe；試驗次數Nn ；平均捻度以下出現的次數N1 ；均方差S ；不勻率H ；變異系數CV ；捻系數α。
8．電源：(220±10%) V，50Hz。
9．功率：小于25W （主機）
10．使用環境要求：溫度(20±10)℃
三 主要結構
本紗線捻度儀主要由控制箱，張力機構，插紗架及數據處理系統等部件組成。
1．控制箱裝有轉動夾，各個功能開關，轉動夾由微電機直接帶動。
2．張力機構采用垂直機械式加載張力機構，其張力用砝碼可按照試驗方法規定的要求進行任意調節。
3．插紗架可由用戶自由地安裝和調節來滿足試驗的要求。
4．?dāng)?shù)據處理系統主要有機內計算機，數據輸出由顯示器顯示輸出。
四 儀器拆箱及安裝事項
1．拆開包裝時，必須先打開木箱頂蓋，再拆除四側箱板，然后小心取出儀器，插紗架。
2．搬運儀器時，只允許儀器底座受力，其它部位不允許受力。
3．儀器必須安放在水平堅固的工作臺上，用軟布擦干凈儀器的表面，然后在儀器左邊放置好插紗架。
4．仔細檢查一下儀器的各零部件是否有因運輸過程或拆箱過程產生的損壞，變形，松動等現象。
5．儀器應有良好的接地電源，同一電源線上盡可能沒有頻繁起動的電氣設備或有電源插座處頻繁插拔其他電氣設備，儀器周圍不得有強磁場干擾。
五．顯示及操作開關說明
如圖2所示，本儀器面板上有顯示器及一組控制鍵，其主要功能如下。
1．液晶顯示器:用于顯示工作時的各種數據。
2．控制鍵的名稱和作用：
(1)設定鍵（Set）只須在設置過程中操作。
(2)移位鍵（Next）在設置過程中通過它才能對試驗參數進行選擇，并且在測試過程中可以通過它翻看其它以前試驗的測試數據。
(3)點動鍵（Turnup）在設置過程中通過它才能對試驗參數進行修改，此時作為“+”。在動作中（只用在直接計數法）作為點動慢速轉動。
(4)點動鍵（Turndown）在設置過程中通過它才能對試驗參數進行修改，此時作為“-”。在動作中（只用在直接計數法）作為點動慢速轉動。方向與上相反。
(5)啟動鍵（Start）用于起動時用。
(6)停止鍵（Stop）用于停止時用。
(7)清除鍵（Clearn）用于在操作過程中如有失誤時按此鍵盤，如設置錯誤等其他情況。
(8)統計鍵（Stat.）用于試驗完后，統計各項數據之用
七．儀器的操作順序
1．第一步：打開主機電源，看零位指示燈是否亮，如果能亮則表示在零位，如果不亮則需調節零位。方法為調節定位架上的光感座的位置，使零位指示燈是亮。簡單來講是調節零位。
2．第二步：設置各項物理參數。設定時的步驟：
（1）先按設定鍵（Set）。
（2）通過移位鍵（Next）可以對各個物理參數進行選擇。
（3）每個物理指數的數值修改是通過點動鍵（Turnup）此時作為“+”和點動鍵（Turndown）此時作為“-”來操作。
需設置物理參數有：
（1）試驗次數（不大于99次）在顯示屏上能直接顯示。
（2）試驗長度（25，50，100，200，250，500 mm）在顯示屏上能直接顯示。
（2）夾頭轉速（1500r/min，750r/min，點動慢速）在顯示屏上能直接顯示。
（3）捻向 S向和Z向在顯示屏上能直接顯示，是通過點動鍵（Turnup）或（Turndown）來改變的。
（4）測試方式：
a.直接計數法：在顯示屏上表示為“0” （注意用此方法需設置
預置捻度數，在顯示屏中有“ ”符號閃爍，需在此欄里設置數值），
（一般用于股線）
b. 一次退捻加捻法 在顯示屏上表示為“1”
c.二次退捻加捻法 在顯示屏上表示為“2” （試驗長度只能為250mm）
d.三次退捻加捻法 在顯示屏上表示為“3” （試驗長度只能為250mm或500mm）
3.第三步：如果以上幾個參數都設置好以后請?jiān)侔匆幌略O(shè)置鍵（Set）。然后加上預加張力,通過張力游碼調節，如果超出游碼范圍的，可以掛上儀器配備的秤盤及砝碼
預加張力：除精紡毛紗以外的紗線，預加張力為（0.5±0.1）cN/tex
4．第四步：請你把你所需的紗插在插紗架上，并把紗線通過導紗鉤，夾在擺動夾上，直引至轉動夾。此時夾紗時應注意初始位置必須在零位，所以夾紗方向?yàn)閺淖笾劣摇?/span>
5．第五步：按啟動鍵操作。
6．第六步：待試驗全部做完后即可按統計鍵進行統計。
7．第七步： 待數據記錄好以后必須按停止鍵和清除鍵回到初始界面，才能進行以后的測試，防止誤動作。（注意按住清除鍵6秒鐘不放，才能回到初始界面。如果按一次放一次，只能一步一步的清除）
以下舉一例：例如做直接計數法。當打開主機電源，顯示屏
初始狀態顯示為以
按設置鍵（Set）進入設置狀態，顯示為：
其中N=03 代表為試驗次數為3次。T=S代表為捻向?yàn)镾向。M=1代表為試驗方式為1次退捻加捻。L=500mm代表為試驗長度500mm。S代表為預置捻度數（只需在直接計數法中設置，其他方式都不必設置）。Print代表為打印方式。dtex代表為線密度。（Y331A無打印功能，但可升級為YG155B）。
按移位鍵（Next）可以對每個閃爍數字，通過點動鍵（Turnup）或（Turndown）進行修改。關于具體設置各參數的內容請參見七：儀器的操作順序中的需設置試驗參數一欄。
當參數設置好以后，請夾好紗。
按啟動鍵（Start）起動，當轉到預置數以后轉動夾即轉為停止，只需按點動鍵（Turnup），（Turndown）退捻，直止捻度全部退完為止（注意此時需用挑針挑開股線）。
此時請按一下停止鍵（Stop）界面為：
其中N=01表示為第一次。n=0表示為直接計數法。T=***.0表示為把紗線全部退完的捻回?cái)?shù)。X（01）=****.10/cm表示為每10cm的捻度數。
接著基本按以下思路做：夾紗---啟動---點動---停止---啟動
待全部試驗做完后，請按統計鍵（Stat.）此時顯示為：
注：Xe表示為平均捻度數。Xl表示為小于平均捻度數的平均捻度數。Nl表示為小于平均捻度數的次數。Cv表示為變異系數。H表示為不均率。S表示為均方差。α表示為捻系數。
這批試驗做完后，需按停止鍵和清楚鍵，。才能進行以后的測試，防止誤動作。（注意按住清除鍵6秒鐘不放，才能回到初始界面。如果按一次放一次，只能一步一步的清除）。所以，一般一批試驗做完的流程圖為：設置---夾紗---啟動---點動---停止---直止這批試驗做完---統計---停止---清除---再周而復始進行其他試驗。
其他測試方式基本與直接計數法相同，不同之處是設置時不需設置預置捻度數，夾紗時需松開定位片，在每次測試過程中不需按停止鍵，另外在做退捻加捻的時候，應把伸長限位調節到適當?shù)奈恢?，一般是退捻時松到4mm，到測試全部做完后只需按統計鍵即可得到所需測試結果。
七：電氣方框圖
整個電氣方框圖如上：主要有電源部分，輸入部分（控制信號，參數設置，零位信號，計數部分）輸出部分（電機，顯示系統）及CPU主板，中央處理器。
