YG020型電子單紗強力機使用說明
信息來源：常州市雙固頓達機電科技有限公司1 | 發布日期：
2017-08-01 08:39:53
| 瀏覽量：2094209
關鍵詞：YG020型電子單紗強力機使用說明,YG020型電子單紗強力儀說明書
一．產品用途

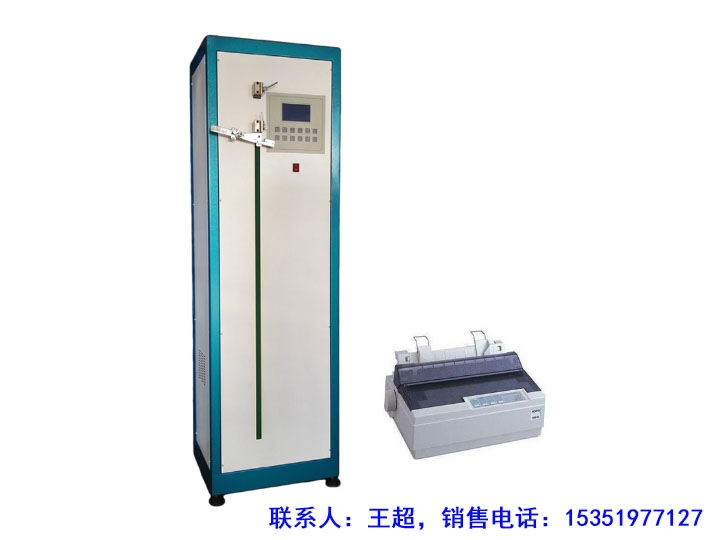

YG020型電子單紗強力機是一臺單片機控制的拉伸試驗機，用于測定棉，毛，絲，化纖等單根紗的抗拉斷裂強力，斷裂伸長，斷裂強度，斷裂時間等物理指標，該機采用先進的工控系統，配備大屏幕液晶顯示。本機的原理和性能符合國際標準ISO2060《紡織品 卷裝紗 單根紗線斷裂強力和斷裂伸長率的測定》和國家標準GB/T3916《紡織品 卷裝紗 單根紗線斷裂強力和斷裂伸長率的測定》，國家標準GB/T14344《化學纖維 長絲拉伸性能試驗方法》。
本機自動化程度高，測試機理先進，性能穩定可靠，適用于我國大，中，小各類紡織企業及各級檢驗機構，是高科技機電一體化產品，達到同類產品的國際水平。
二．產品主要技術參數
1．拉伸型式：等速伸長型（CRE）
2．負荷測試范圍：0～5000CN
3．負荷示值準確度：≤±1%
4．試樣夾持距離：100mm～500mm任選
5．夾持距離準確度：±1mm
6．伸長范圍：0～600mm（夾持距離為500mm）
7．拉伸速度調節范圍：100mm/min～1200mm/min
8．一批^多測試次數：300次
9．?dāng)?shù)據輸出方式：由液晶顯示屏顯示：負荷值，伸長值，次數，管數，伸長率，斷裂時間，和打印輸出。
10．電源：AC220V，50Hz
11．功率：0.4kW
12．重量：150kg
13．外形尺寸：長×寬×高 （480mm×380mm×1580mm）
三．產品結構和工作原理
該機的夾持長度是通過下夾持器限位碰到定位光耦以后，自動回復到設定的定長（夾距）。強力部分則通過傳感器信號經放大器至模數轉換成數字信號，^后通過計算機處理并通過顯示器顯示出來。
四．產品運輸和安裝
1．本機在裝箱出廠時，豎放在包裝箱內，在運輸過程中嚴禁傾倒和雨淋。
2．拆箱后，儀器搬運時著力只允許在四周框架及儀器底部，嚴禁將繩索穿扎在上，下夾持器等零部件上。
3．本機的安裝地點應滿足以下要求：
a.室內地面平整，空氣清潔，無腐蝕，無明顯電源干擾。
b. 主機，打印機的電源應有良好的接地。
4．將打印機電源，，主機電源，及其他聯線，正確連接好。并且請安裝好打印紙。
五．各按鈕鍵名稱及說明
設定鍵Set：起設定作用。移位鍵Next：在設定過程中起選擇作用。Turnup鍵：在設定過程中起加作用。Turndown鍵：在設定過程中起減作用。起動Start鍵。刪除鍵Delete：如在試驗過程中發現錯誤則可以用刪除鍵刪掉該次測試數據。歸位鍵Reset按此鍵將進行歸位處理。初始化ALLclear鍵：當每批測試完后都按此鍵進行初始化。去皮Tare鍵：在預熱之后或每次測試之前都需按此鍵進行清零。標定Calibration鍵。統計Stat鍵：起統計作用。打印Print鍵：按此鍵打印機將進行打印。
六．產品操作說明
1．第一步：按以下順序分別打開各電源：打印機，及主機電源。此時下夾頭將自動歸位并回到顯示屏上所顯示的定長（夾距）。
2．第二步：按自己所需分別設置各項技術參數。需設置的參數有以下幾個大項目：
方式（定伸長，定強力，測試），管數，每管次數（設置時請注意管數*每管次數<300），夾距，定伸長率，定拉力，速度，密度，打?。ńy(tǒng)計數據，全部打?。?。
3．第三步：待參數設置好以后，請仔細再查看一遍（注意在每次改完參數之后都必須按設定鍵確認，并且下夾頭將自動移動到所設置的定長的位置），接著把試樣通過上，下夾頭夾好。按起動鍵，下夾頭將自動運行拉伸，當試樣斷裂以后，過2s(秒)后下夾頭將自動返回到預置定長。然后再夾好試樣，按試驗鍵，拉伸將自動運行。如此反復循環運行，直至試樣全部做完。
4．第四步：待試樣全部做完以后，可以按統計鍵查看各項測試數據。將顯示每管每次的斷裂強力，斷裂伸長，斷裂伸長率，斷裂時間，及統計數據，平均值，不均率CV值等，并且按打印鍵將自動打印各項數據。打印完后按統計鍵將回到測試界面，并且通過按初始化鍵將自動回到初始界面。
整個操作順序概括如下：打開所有電源----當下夾頭自動返回到定長----請?jiān)O(shè)置所需設置的參數----待下夾頭移動到定長之后----夾好試樣----按起動鍵----當試樣斷裂后下夾頭2s(秒)后將自動返回到定長----再夾好試樣----按起動鍵----如此反復直至所有測試完成----此時可以按統計鍵進行統計各項數據----并且按打印鍵將打印各項數據，^后請按初始鍵進行初始化。
七．產品維護和保養
1．經常保持打印機和主機的清潔。
2．操作員應經常在夾持器的滑座立柱上及鏈條上加機油，使儀器上升，下降傳動部分呈良好的工作狀態。
3．每年按國家計量標準JJG475“電子式萬能試驗機”檢定規程一級機要求進行一次校驗強力示值，以保證儀器試驗的正確性。
4．發現儀器不正常，檢查排除故障。應及時關閉電源，由熟悉該儀器的專職維修人員
5．在每天不工作時請關閉所有的電源。
