一、技術參數：

DDY6506變形絲卷曲收縮率測試儀依據GB/T6506—2001《合成纖維變形絲卷縮性能試驗方法》用于手動測定變形絲試樣的卷曲收縮率，卷曲模量，卷曲穩定度等指標。

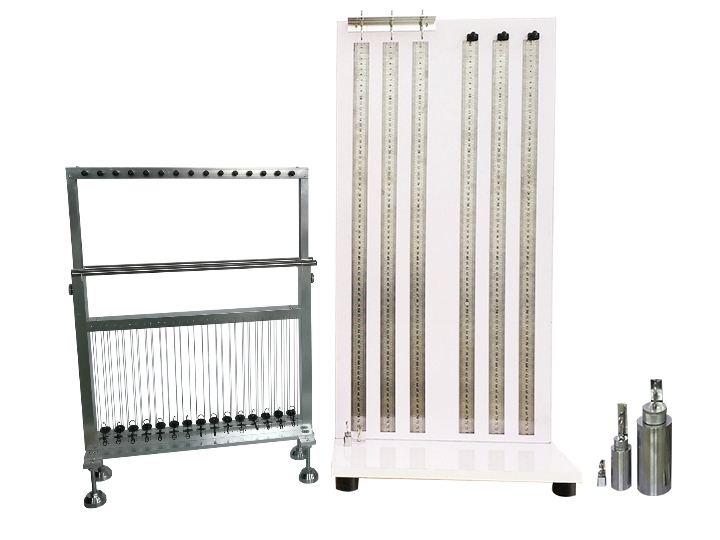

二、儀器配置：
1、框式樣品架
①．雙面可掛30絞樣絲，上有30個雙向2.5CN的圓盤重錘，可在32#鋼絲軌道上滑動。
②．有升降裝置，其升降高度為380-550mm。
③．樣品架尺寸：450*80*400mm
2、測量裝置
①．裝有6根測量直尺0-700mm,測量直尺上裝有3個夾持器及3個掛絲鉤，其中一組掛鉤配2.5CN游碼重錘一個。
②．測量裝置尺寸：420*320*820mm
3、測量重錘：
負荷重錘：2.5CN 30個
測量重錘：25CN一個，500CN一個，2500CN一個，25CN，500CN上有標尺。
4、重錘砝碼精度：參照四等砝碼要求檢定。

二.操作方法：

2.1將樣品在標準大氣條件下平衡24小時，如實際需要，可采用快速試驗法，即樣品的平衡時間可縮短到3小時。

2.2將烘箱的溫度設定至120±3℃，在將框式樣品架升降框提到適當高度位置，用螺栓固定。

2.3試樣在搖取前，至少需去掉50m表層絲，對于已取過樣的樣品絲，在抽取試樣前至少還要去掉5m表層絲，如搖取一個以上試樣且又取自同一個樣品絲，試樣與試樣之間的間隔至少要有5m以上。

2.4搖取樣品絲的預加張力（0.2±0.02）CN/dtex

2.5在縷紗測長儀上搖取試樣。

根據變形絲的名義纖度來計算試樣的圈數，圈數的計算公式如下：

N=2500/3×名義纖度

式中：N------試樣所需取樣圈數

2.6搖取的樣絲依次懸掛在框式樣品架的掛紗軸上，及下端掛2.5CN的重錘,懸掛時兩端用手握住,但不可拉得過緊,以不打絞為準,掛絲時用力要均勻,以免引起絞絲張力不勻散亂。

2.7將掛滿樣絲的樣品架放入預先調好溫度的烘箱內，10分鐘后從烘箱中取出樣品架冷卻,待30分鐘后，依次將樣品架上的樣絲取下，掛在測量板無導軌的掛鉤上，下端掛500CN重錘10秒鐘后，^讀取數據，標記為L(zhǎng)G。

2.8又將樣絲掛上2.5CN重錘,10分鐘后,再掛在有導軌的鉤中,將導軌上的2.5CN游碼掛在樣絲下端,10秒鐘后,^讀取數據,標記為L(zhǎng)Z

2.9在將樣絲掛上25CN重錘，10秒鐘后^讀取數據，標記為L(zhǎng)F。

2.10又再依次將樣絲掛在測量板上，分別掛上5000CN的重錘，10秒鐘后取下重錘，掛回樣品架上，20分鐘后，將樣絲拿到測量板上，掛上2.5CN的游碼,10秒鐘后^讀取數據,標記為L(zhǎng)B。

三.計算方法：

卷曲收縮率CC%={(LG-LZ)/LG}×100%

卷曲模量CM%={(LG-LF)/LG}×100%

卷曲穩定度CS%={(LG-LB)/(LG-LZ)}×100%

四.測定中注意事項：

4.1對樣絲施加重錘要穩，不要有振動。以全部力施加上以后計時。

4.2讀數時重錘標尺、測量尺與眼睛要持一水平，讀數^至1毫米。

4.3樣絲在上、下掛取時，不要施加外力，以不打絞為好，樣絲掛于鉤上時，一定要掛住全部，否則會散亂影響張力一致性。
