YG026A電子織物強力機故障排除

一，儀器不能復位，屏幕上顯示“正在歸位，請等待。。。

可能出現的故障：

  1，插頭的接觸不良，可以將儀器的后蓋打開，把里面的兩塊線路板的所有的插頭都重新插一遍。

  2，把線路板上的芯片可以再按一下。

  3，把儀器的頂蓋打開，看一下里面的四個限位開關，看看其中是否已經有按下去的了。

  4，看看儀器里面的變頻器上的顯示是什么，是都是“0”，還是顯示“AES”,還是有數字顯示的，如果是“0”，則說明問題很可能在線路板那一部分，如果是顯示“AES”，則說明儀器頂蓋里的四個限位中^邊上的兩個其中的一個已經短接了，可以讓那個短接的限位松開就可以了。如果是有數字的話，問題很有可能出在電機這一部分。

  5，如果都不行的話，可能是線路板上的問題了，可以發回我公司維修或者聯系我公司售后服務，安排上門維修。

二，強力沒有反應或試樣拉斷不停

 1，如果沒有拉力顯示，我們需要先檢查一下是否有接觸不良的問題，可以先把傳感器的插頭及周邊的插頭先插拔兩次，然后再重新開機測試，看拉力是否正常，正常的話，既可以操作設備繼續試驗，

2，如果強力依然沒有反應，需要到調試界面里看一下傳感器的零點是否正常，步驟如下：在關閉儀器的情況下，按住標定鍵，然后打開電源（注意此時標定鍵不要松），下夾頭上行，等待5秒鐘左右，松開標定鍵，儀器歸位正常后，不要進行任何操作，查看屏幕中間顯示的數字，是否是0或4095，如果是的話，傳感器損壞的幾率就很高了！考慮需要更換傳感器。

三，絲桿卡死，儀器上下不能運行

如果發現開機后儀器產生異響，而且移動梁不動，需要關閉電源，查看一下兩邊的絲桿是不是有高低，如果發現左右兩邊有高低，需要調整絲桿高度，步驟1，需要打開儀器后面的罩殼。2，把漲緊輪回縮，脫下同步帶。3借助工具（如大力鉗）轉動其中一根絲桿，使得移動梁的兩邊高低一致，此時兩根絲桿也會松動了，這是再把皮帶裝上，把漲緊輪推上，鎖緊。就可以開機測試了。

四，測試數據不對

如果測試出來的強力數據與實際數據偏差較大，則需要重新校準傳感器，步驟如下：

首先，要打開儀器的后蓋，可以看到儀器里面有一塊線路板

1，按住面板上的“標定”鍵，開電源（注意：在開了電源后，“標定”鍵不要松，待3，5秒鐘后松開）

2，然后進入如下界面：

**************************0060***********************

測 量 次 數： 0 5                   拉 力：0000N

  定 長 強 力：0000N                 強 力：0000N

  定 力 伸 長：000.0%                伸 長：000.0%

  拉 伸 長 度：0000.0mm              時 間：000.00s

*******************************************************

可以看一下界面上方的數字部位是不是60左右，五十幾或六十幾都可以的，如果數字顯示的差不多，就可以不用調了。

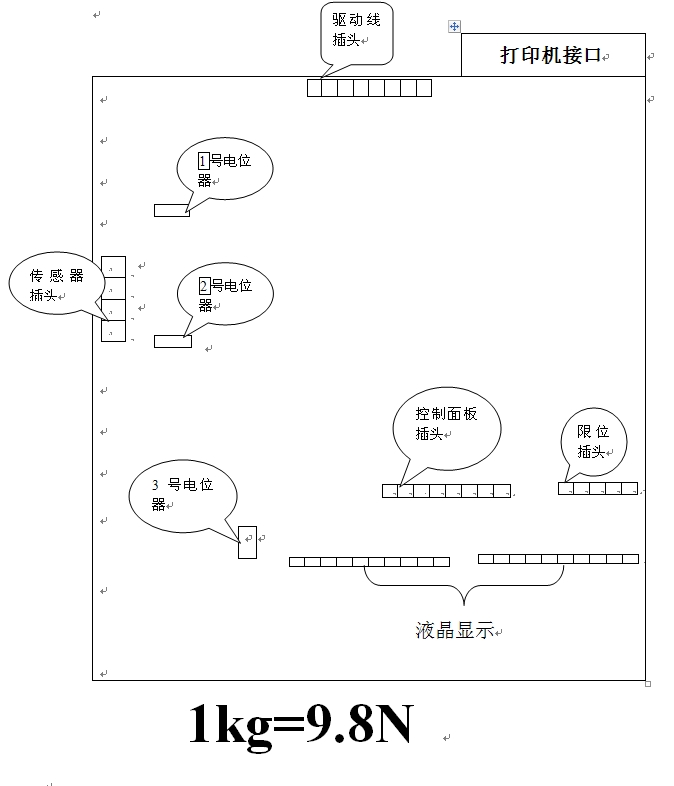

如果沒有數字顯示：0000，則可以調節以下界面中的1號電位器，順時針或逆時針都可以調節的，直到調出以上相應的數值即可，然后再按一下“標定“鍵，關電源。然后標定重量：如下：

3，按一下“初始化”鍵，再按一下“去皮”鍵。

4，放一個2kg的砝碼(砝碼越大越好)，看一下液晶屏幕上“拉力”的位置上是顯示多少，正常情況下應該顯示20N左右，稍有偏差是允許的，如果沒有達到這個值，則可以調節“線路板示圖”中的2號電位器，調節的方法和以上調節1號電位器是一樣的，調到到相應的數字就可以了,儀器強力標定完成。

   如果是出現上述情況后，可以用小的一字螺絲刀先調節一下線路板上的3號電位器（如上圖），順時針或逆時針調節，不用在意調了多少圈，只要能調出數字即可，如果電位器調節到底了會有“啪”的聲響，則表明一個方向已經調到底了，需要反向調節電位器了，如果兩個方向都調節到底了，屏幕還是沒有字，則表示顯示屏損壞的可能性很大，需要更換顯示屏?？梢月?lián)系我公司售后電話

六，移動梁到設定位置不停

1，先看一下限位桿上的限位圈（白色和黑色）的位置是不是被移動過，如果移動的太靠下方，則會導致夾具位置的錯誤，從而移動梁會下行超過原先設定的位置，靠下面停止。這時的長度就不對了，測試出來的數據會有偏差。這樣的情況的話，需要重新關機，調整好限位圈的位置，然后再重新開機

2，儀器開機后，橫梁上行，碰到行程開關以后，開始下行，正常情況下，待橫梁下行到設定的距離后，就應該停止下行，但如果是過了設置的位置后還是一直下行的話,（排除第1條）那么可以用尺子測量一下，如果兩個夾頭之間的距離超過350mm了，還是沒有停機的話，則有可能移動梁將不會停止，會一直壓到下限位圈才會停止，那么這樣情況很可能是計數光耦出問題了，需要更換一個光耦。

七，設置的數據保存不了

如果出現設置的參數在下次開機后，又沒有了，如長度，次數等，需要重新設置才可以測試，那么這樣的情況是線路板上有個存儲數據的集成塊壞掉了，需要更換。

如還有疑問，可以撥打我公司售后電話0519-83978771或者訪問網站zqyunguo.com中的信息反饋欄目來反映問題，我們將及時幫你解決。
